Технология бестраншейной прокладки труб – наиболее удобный метод проведения коммуникационных систем, позволяющий обойтись без затратного процесса рытья траншеи от начальной до конечной точки маршрута прокладываемой сети.
Бестраншейный метод хорош тем, что погодные условия практически не влияют на проведение работ. Если снег или дождь мешают строительству, достаточно лишь установить небольшие тенты, защищающие начальный и конечный котлованы, изолировать от осадков всю площадь траншеи, как это необходимо при открытом типе работ, не потребуется. В наших климатических условиях эта особенность становится наиболее ценным достоинством бестраншейной технологии прокладки труб.
Бестраншейная прокладка труб применяется при микротоннелировании. Микротоннелирование – это современный метод прокладки канализационных коллекторных систем, особенно удобный для прокладки городских коммуникаций. Технология микротоннелирования предполагает продавливание грунта под воздействием специального проходческого щитового оборудования. Закрепление грунта после продавливания осуществляется с использованием так называемых тюбингов – бетонных или металлических кольцевых сооружений.
Впервые такая технология была применена в Европе и США, с тех пор метод микротоннелирования является признанным фаворитом среди других методик прокладывания коммуникаций в городских условиях.
Одной из важнейших характеристик технологии микротоннелирования является высокая точность проходки. Система контроля, передающая в реальном времени данные о течении процесса с небольшого устройства на проходческом щите на монитор оператора, позволяет достичь точного соответствия траектории тоннеля проектным расчетным данным, а также минимизирует риск возможных неполадок оборудования или потенциальных аварий при выполнении работ.
Технология микротоннелирования с использованием микрощита

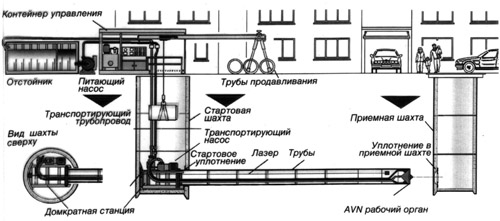

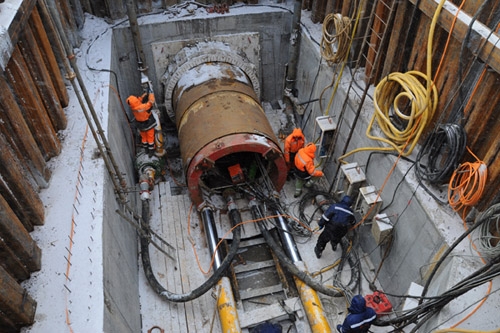

На данный момент технология микротоннелирования на дальние расстояния, до 2 км и с глубиной до 80 метров, используется только с микрощитами.Для непосредственно самого бурения, создаются два типа шахт, одна приёмная, другая стартовая. Глубина этих шахт устанавливается глубиной самой прокладки. Домкратная установка помещается в стартовую шахту, после чего на неё монтируется микрощит. Затем на поверхности рядом со стартовой шахтой, начинается поступление бурового раствора непосредственно в забой.
После прохождения забоя микрощитом на всю свою длину, происходит монтаж отрезков труб, методом задавливания гидравлическими домкратами
Трубы для микротоннелирования
Применяемые материалы:
- Бетон (тяжёлый) В 50
- Тип водонепроницаемости - W8
- Тип устойчивости к холоду - F 150
- Водопоглащение по весу - не более 6%
- Максимальная нагрузка в продольном направлении на окончание трубы, не привышает 1400т
Арматура:
- Арматура выполнена из стрежневой горячеткатнйо стали классов А1 и А3Качество
- Технические характеристики и надёжность труб для микротонелированния соответствует требовниям ГОСТ 13015.0
Так же возможно траншейное прокладывание труб, согласно основным требованиям траншейной прокладки, и применение в виде водонапорных труб, если соблюдены все требования по водонепроницаемости, морозостойкости и других показательй согласно ГОСТ 24-547.
Наша компания предлагает клиентам услуги по прокладке инженерных коммуникаций любой категории с использованием высокотехнологичного метода микротоннелирования. Мы гарантируем высокое качество всех работ, точность выполнения заказа в соответствии с планом, разработанным для нужд клиента, оперативность выполнения работ и их оптимальную стоимость по сравнению с предложениями фирм-конкурентов.
Работы производятся на высококачественном оборудовании немецкой фирмы «Херренкнехт» от AVN 400 до AVN 1200/1500 ТВ, которые прокладывают железобетонные и стальные футляры с размером диаметром от 500 до 1700 мм, на протяжённость 200 м согласно всем существующим нормам и требованиям, предъявляемым к процедурам подобного рода.
Микротоннелирование AVN комплексом происходит под контролем бригады операторов в блоке управления микротоннеля.
