Армированные стекловолокном трубы на основе эпоксидной смолы
| Диаметр, мм/ Класс давления, атм. | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 70 |
|---|---|---|---|---|---|---|---|---|---|---|
| 80 | x | x | x | x | x | x | x | x | x | x |
| 100 | x | x | x | x | x | x | x | x | x | x |
| 150 | x | x | x | x | x | x | x | x | x | x |
| 200 | x | x | x | x | x | x | x | x | x | x |
| 250 | x | x | x | x | x | x | x | x | x | x |
| 300 | x | x | x | x | x | x | x | x | x | x |
| 350 | x | x | x | x | x | x | x | x | x | x |
| 400 | x | x | x | x | x | x | x | x | x | x |
| 450 | x | x | x | x | x | x | x | x | x | − |
| 500 | x | x | x | x | x | x | x | x | − | − |
| 600 | x | x | x | x | x | x | x | − | − | − |
Примечание: x - трубы стандартной номенклатуры. Трубы диаметром до 1600 мм и с большим рабочим давлением изготавливаются по спецзаказу.
Наша компания поставляет GRE трубы двух основных видов соединений: адгезивное (клеевое) серии AT и механическое (замковое) серии ASL. Стандартная длина поставляемых труб составляет 9 метров. По желанию заказчика возможно изготовление труб меньшей длины.

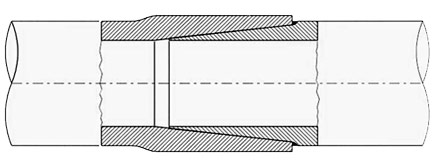

Серия АТ, коническое адгезивное соединение

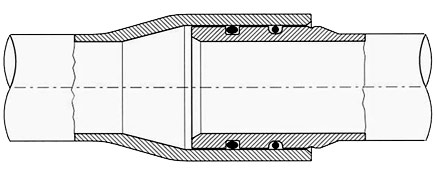

Серия ASL, замковое соединение типа Seal-lock с кольцевым уплотнителем
Физические свойства GRE труб
| Трубы | Единица измерения | Значение |
|---|---|---|
| Теплопроводность | Вт/м·К) | 0.29 |
| Коэффициент линейного расширения | 10-6мм/мм/0С | 18.0 |
| Коэффициент прохождения (Хазена-Уильямса) | 150 | |
| Абсолютная шероховатость внутренней поверхности трубы | 10 - 6м | 5.3 |
| Плотность | г/см3 | 1.8 |
Механические свойства GRE труб
| Трубы | Единица измерения | 21 °С | 93° С |
|---|---|---|---|
| Осевое направление | |||
| Касательное напряжение при отпотевании | Н/мм2 | 300 | - |
| Тангенсальное направление | |||
| Напряжение при растяжении | Н/мм2 | 220 | - |
| Модуль упругости при растяжении | Н/мм2 | 25200 | 22100 |
| Коэффициент Пуассона | 0.65 | 0.81 | |
| Осевое направление | |||
| Прочность при растяжении | Н/мм2 | 80 | 65 |
| Модуль упругости при растяжении | Н/мм2 | 12500 | 9700 |
| Прочность на изгиб | Н/мм2 | 85 | - |
| Изгиб | |||
| Модуль упругости | Н/мм2 | 12500 | 8000 |
| Усталостные объемные напряжения | |||
| Статическая нагрузка | Н/мм2 | 124* | - |
| Циклическая нагрузка | Н/мм2 | 41.5* | - |
* при 65 0С
Наша компания поставляет все необходимые фасонные части для трубопроводов из стеклопластиковых труб. Любые нестандартные фитинги будут также изготовлены по вашим чертежам.
